PRC-108B
Relaiskarte für Signalanwendungen
Digitale Relaiskarte mit 8 Relais mit Gold-Umschaltkontakten für Signalanwendungen, Optionsmodul für Control Center PSS-224B und die Erweiterungseinheiten PEU-056B
Dieser Artikel wird von uns nicht mehr produziert.
Der Nachfolger ist die PRC-108C!
Funktionsbeschreibung der PRC-108B
Mit dieser digitalen Relaiskarte für das System VARES-3000 können bis zu 8 Signale oder kleine Lasten geschalten werden. Durch die vergoldeten Schaltkontakte der Relais wird eine zuverlässige Kontaktierung ermöglicht.
Weitere Eckdaten:
- digitale Relaiskarte für 8 Signale / kleine Lasten
- Relais der Karten sind mit AgNi- Kontakten mit 5µm Goldauflage ausgestattet
- zum Schalten von Lasten bis 25 VA

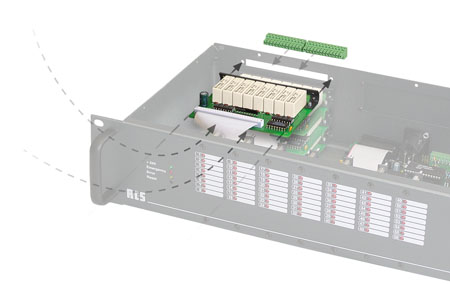

- inkl. Teilrückwand zum rückseitigen Einbau in PSS-224B oder PEU-056B
Technische Daten der PRC-108B
| Elektrische Daten | |
|---|---|
| Stromversorgung über int. Anschlusskabel | 24V / 5V |
| Stromaufnahme* min. / max. Dauerstrom | 10µA / 85mA |
| Schaltkontakte pro Relais | 2 Umschalter parallel |
| max. Schaltleistung | 25VA |
| max. Einschaltstrom | 2A |
| max. Dauerstrom | 10mW (>0,1V oder >1mA) |
| Nennspannung | 125V |
| Daten Anschlussstecker | |
| Anschlussstecker extern | 2x Phoenix MC 1,5/12-ST-3,5 |
| Kabelquerschnitt Phoenix-Stecker min. / max. | 0,14mm² / 1,5mm² |
* gemessen in der 24V-Speisung
| Mechanische Daten | |
|---|---|
| Länge x Breite x Höhe | 103mm x 65mm x 16mm |
| Länge Anschlusskabel mit LED's | 230mm |
| Gewicht mit Kabel und LED's | 110g |
Anschlussplan der PRC-108B
| Pin | Stecker | Belegung |
|---|---|---|
| 1 | 1 | Relais-1, Wechsler (CO) |
| 2 | 1 | Relais-1, Öffner (NC) |
| 3 | 1 | Relais-1, Schließer (NO) |
| 4 | 1 | Relais-2, Wechsler (CO) |
| 5 | 1 | Relais-2, Öffner (NC) |
| 6 | 1 | Relais-2, Schließer (NO) |
| 7 | 1 | Relais-3, Wechsler (CO) |
| 8 | 1 | Relais-3, Öffner (NC) |
| 9 | 1 | Relais-3, Schließer (NO) |
| 10 | 1 | Relais-4, Wechsler (CO) |
| 11 | 1 | Relais-4, Öffner (NC) |
| 12 | 1 | Relais-4, Schließer (NO) |
| 1 | 2 | Relais-5, Wechsler (CO) |
| 2 | 2 | Relais-5, Öffner (NC) |
| 3 | 2 | Relais-5, Schließer (NO) |
| 4 | 2 | Relais-6, Wechsler (CO) |
| 5 | 2 | Relais-6, Öffner (NC) |
| 6 | 2 | Relais-6, Schließer (NO) |
| 7 | 2 | Relais-7, Wechsler (CO) |
| 8 | 2 | Relais-7, Öffner (NC) |
| 9 | 2 | Relais-7, Schließer (NO) |
| 10 | 2 | Relais-8, Wechsler (CO) |
| 11 | 2 | Relais-8, Öffner (NC) |
| 12 | 2 | Relais-8, Schließer (NO) |
